Wizualna, w pełni automatyczna maszyna do napełniania 200L 1000L

(Wygląd sprzętu będzie się różnić w zależności od niestandardowej funkcji lub aktualizacji technicznej, w zależności od obiektu fizycznego.)

Somtrue to profesjonalny producent, którego celem jest dostarczanie klientom na całym świecie lepszych produktów i usług. Nasza wizualna, w pełni automatyczna maszyna do napełniania 200L 1000L została nie tylko dobrze przyjęta na rynku krajowym, ale także zdobyła szerokie uznanie na rynku międzynarodowym. Dzięki nieustannym wysiłkom i ciągłym innowacjom Somtrue stale podnosi swój poziom techniczny i zdolności produkcyjne, aby sprostać rosnącym potrzebom klientów na całym świecie. Wierzymy, że dzięki wysiłkom i współpracy obu stron stworzymy lepszą przyszłość! Niezależnie od tego, czy jest to obecny klient, czy nowy partner, nie możemy się doczekać wspólnego rozwoju i osiągnięcia większego sukcesu i osiągnięć. Wspólnie sprostajmy wyzwaniu, twórzmy większą wartość dla klientów i dzielmy się rozwojem i postępem branży!

Przegląd w pełni automatycznej maszyny do napełniania 200L 1000L:

Inteligentny system pakowania specjalnie zaprojektowany do beczek 200L w środowisku przeciwwybuchowym do pakowania beczek 200L (łącznie z tacą). Wykorzystując usta do wyszukiwania wizualnego, może zrealizować automatyczne pakowanie beczki o pojemności 200 litrów z automatycznym otwieraniem, automatycznym nurkowaniem, automatycznym szybkim napełnianiem, automatycznym wyciekiem, automatyczną pokrywą gwintu uszczelniającego i innymi całymi procesami.

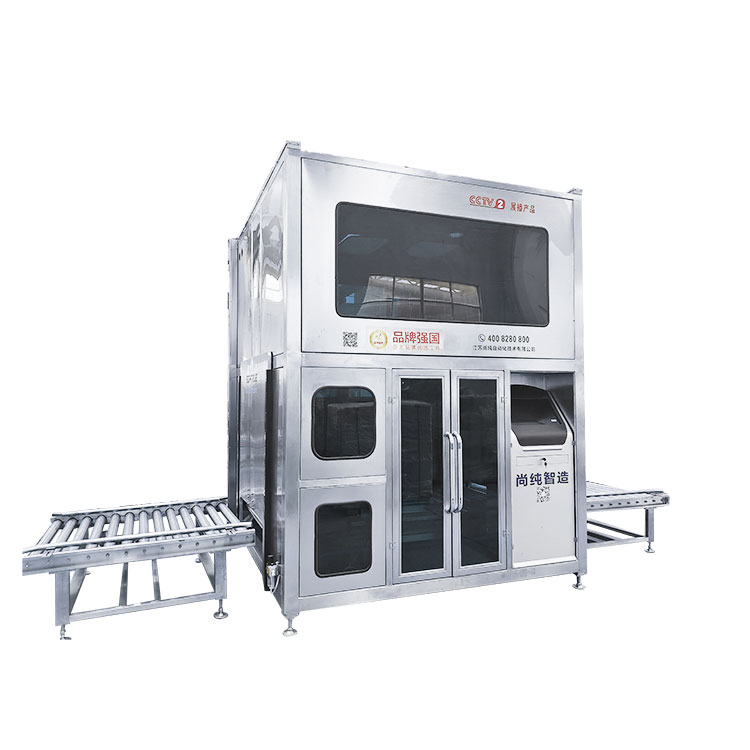

Główna część wypełniająca przyjmuje ramę chroniącą środowisko, która może przeglądać okno i automatycznie przesuwa drzwi do wiadra i z niego, co może tworzyć zamkniętą przestrzeń podczas napełniania. Elektryczna część sterująca tej maszyny składa się z programowalnego sterownika PLC, modułu ważącego, systemu wizualnego itp., Z dużymi możliwościami sterowania i wysokim stopniem automatyzacji. Dzięki funkcji braku napełniania beczki nie jest dozwolone napełnianie wylotu beczki, aby uniknąć marnotrawstwa i zanieczyszczenia materiałów, dzięki czemu elektromechaniczna integracja maszyny działała doskonale.

Zasada działania ważenia służy do kontrolowania ilości napełnienia. Czas otwarcia zaworu napełniania jest kontrolowany przez programowalny sterownik PLC, a materiał wpływa (lub jest transportowany przez zasilanie pompy) do pojemnika. Dział napełniania tej maszyny realizuje szybkie napełnianie i powolne napełnianie przez podwójnie gruby i cienki rurociąg, a powolny przepływ napełniania jest regulowany. W momencie początkowego napełniania następuje jednoczesne otwarcie podwójnego rurociągu. Po okresie napełniania cylinder nurkowy podnosi się do pozycji ujścia beczki, rurociąg ropy jest zamykany, a cienki rurociąg nadal powoli się napełnia, aż do ustawionej całkowitej objętości napełnienia. Automatyczne wirowanie odbywa się na koniec napełniania.

Urządzenie posiada system ważenia i sprzężenia zwrotnego, który umożliwia ustawienie i regulację szybkiej i wolnej objętości napełniania.

Ekran dotykowy może jednocześnie wyświetlać aktualny czas, stan pracy sprzętu, masę napełnienia, skumulowaną moc wyjściową i inne funkcje.

Urządzenie posiada funkcje mechanizmu alarmowego, wyświetlania usterek i schematu szybkiego przetwarzania.

Linia napełniająca posiada funkcję zabezpieczenia blokady, napełnianie zatrzymuje się automatycznie, a napełnianie następuje automatycznie po umieszczeniu nadzienia.

Maszyna ta wyposażona jest w całą pokrywę, łyżka z jednej strony jest otwarta, utrzymuje naturalną wentylację; reszta to konstrukcja zamknięta, z oknami i wyposażona w małą wentylację do ręcznego sterowania.

Ta maszyna ma całkowicie zamkniętą pokrywę, z interfejsem zwiększającym ciśnienie, może mikroładować sprzęt i redukować dopływ gazu zewnętrznego do urządzenia.

Główne parametry techniczne:

Wizualny system pozycjonowania

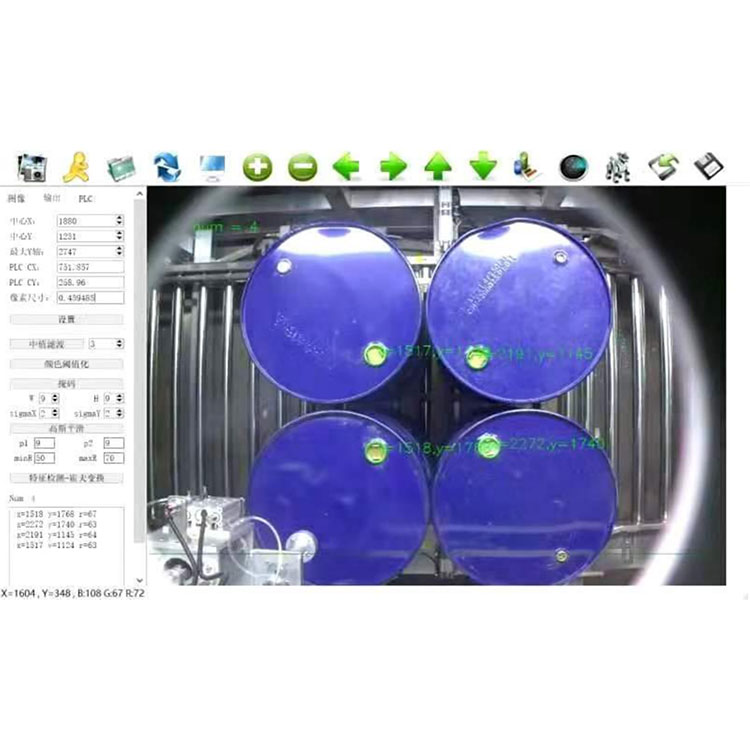

Wizja: wykorzystanie inteligentnej kamery przemysłowej, załadowanej do skrzynki maszyny do wizualnej izolacji wybuchu w celu pracy. Inteligentna kamera i system przenoszenia współrzędnych sterowania PLC wskazują pistolet napełniający na otwór lufy. System przenoszenia współrzędnych 3 D: system szyn prowadzących i silnik zwalniający w wykonaniu przeciwwybuchowym.

Główna funkcja:

Automatyczne wyszukiwanie: pozycjonowanie wizualne, wyszukiwanie układu ruchu współrzędnych, napełnianie kropli pistoletu.

Szybkie i wolne automatyczne napełnianie ilościowe z podwójną prędkością: w celu zapewnienia dokładności napełniania i wydajności produkcyjnej;

Forma napełniania: napełnianie na lub pod poziomem cieczy;

Pneumatyczny zawór bazowy jest zawsze szeroko otwarty, powoli dodawaj ograniczenie przepływu z przodu – zmniejszaj natężenie przepływu na wylocie pistoletu napełniającego;

Konstrukcja kubka na płyn - minimalizuje wyciek pozostałości płynu po perfuzji;

Automatyczne i ręczne napełnianie ilościowe – łatwa obsługa i konserwacja;

Funkcja automatycznego obierania - przezwycięża wpływ niespójnych współczynników wagowych napełniającego pojemnika na dokładność;

Wypełnienie punktowo-ilościowe z możliwością regulacji, dostosowane do wielu zakresów wagowych;

Automatyczna diagnostyka, alarm o usterkach - poprawiają niezawodność pracy systemu;

Wiadro z blokadą bezpieczeństwa na swoim miejscu, pistolet natryskowy opuszczony; napełnij powrót górnej lufy pistoletu;

Kontrola samoblokująca – sprawdź dyszę przed napełnieniem;

Przechowywanie ustawień produktu — umożliwia przechowywanie wielu różnych ustawionych wartości wagowych produktów i powiązanych parametrów perfuzji;

Wykrywanie tolerancji – automatyczne wykrywanie błędu napełniania;

Ekran dotykowy – chiński interfejs, intuicyjne, wygodne ustawienie.

Alarm alarmowy — dokładny aż do momentu awarii.

Automatyczny system sterowania

Cała linia składa się z wielu systemów PLC, którymi można sterować niezależnie i wzajemnie się blokować. Posiada funkcje samokontroli systemu, wyświetlania alarmów usterek, dokładności, prędkości, wydajności itp. Każdy system ma swój własny interfejs człowiek-maszyna, a wszystkimi parametrami można sterować poprzez interfejs człowiek-maszyna. Podaj szczegółowy schemat blokowy procesu sterowania rurociągiem i diagram logiczny.

Może przechowywać rodzaj materiału wypełniającego, partię ilościową, datę, wagę beczki, czas przechowywania i inne funkcje nagrywania

System napełniania i system otwartej nakrętki obrotowej

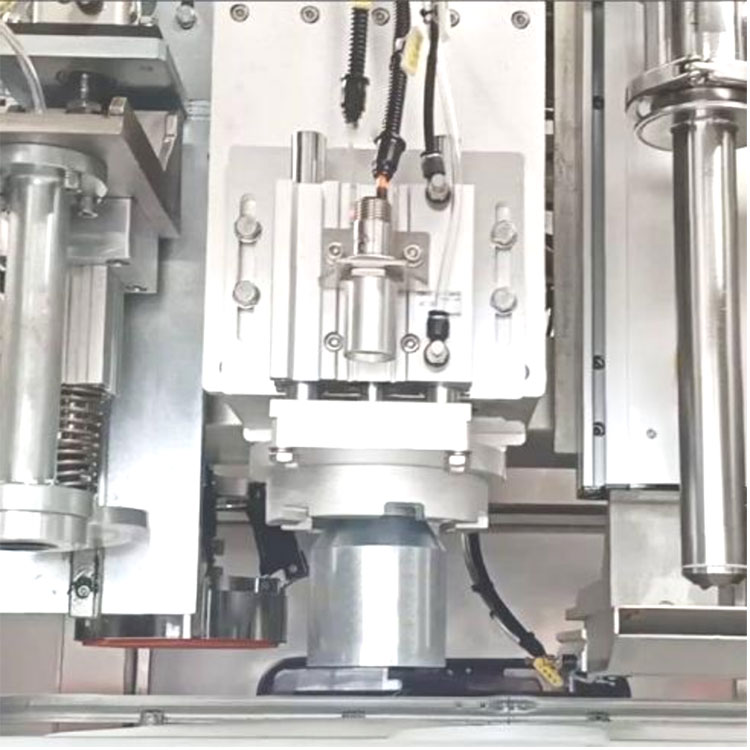

Głowica pistoletu napełniającego: w formie blokady zewnętrznej, automatycznie zanurzy się w ujściu lufy (dno beczki) podczas napełniania i automatycznie uniesie się po napełnieniu. Głowica pistoletu napełniającego ma pustą konstrukcję i materiał można usunąć po zamknięciu głowicy pistoletu, aby zapobiec rozpryskiwaniu materiału.

Dolna część głowicy pistoletu napełniającego jest wyposażona w rozciągającą się w cylindrze płytę cieczy. Po napełnieniu głowica napełniająca podnosi się, a płyta spustowa wysuwa się, aby zapobiec zanieczyszczeniu korpusu linii pakującej i transportowej materiałem. Tarcza łącząca ciecz przeznaczona jest do demontażu ręcznego, można ją zdemontować bez użycia narzędzi i jest wygodna w czyszczeniu.

Otwórz pokrywę, część pokrywy obrotowej: korzystając z opatentowanej technologii firmy, możesz spakować obrotową głowicę pokrywy i powierzchnię lufy pionowo i może być gładka, łatwo otworzyć pokrywę i obrócić pokrywę, nie uszkadzać pokrywy, nie ranić pokrywy , stopień szczelności pokrywy jest wysoki.

Ekran dotykowy i system ważenia

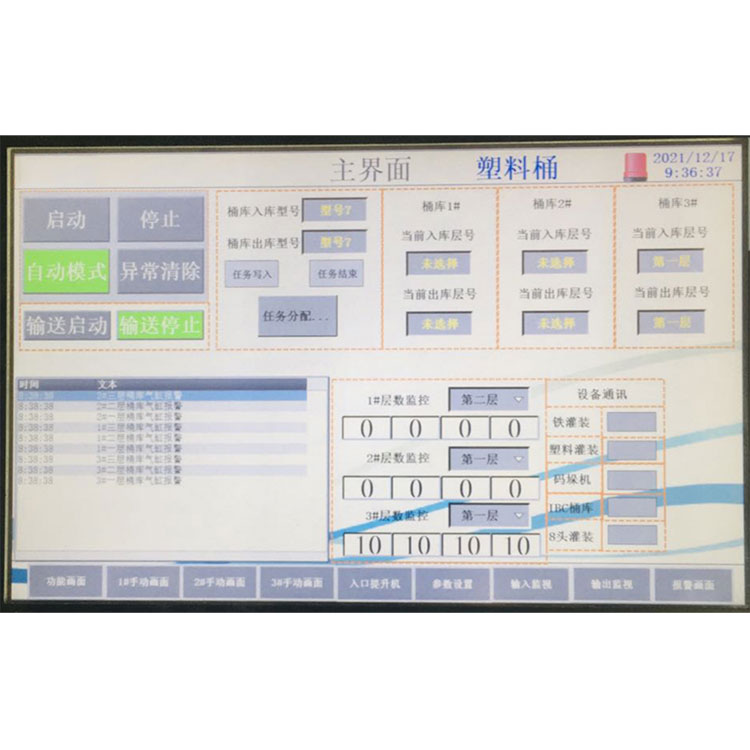

Ustawianie parametrów napełniania materiałem i obsługa za pomocą ekranu dotykowego, prosta i intuicyjna, z wyświetlaczem temperatury, diagnostyką usterek i alarmem, funkcją podpowiedzi. Posiada funkcję programu przechowywania w pamięci, może przechowywać wiele zestawów parametrów i przeglądać dane historyczne. Może automatycznie obliczyć odchylenie pomiaru i może być nazwany dla różnych programów, zmieniać różne specyfikacje lub zmieniać moce produkcyjne, wystarczy dostosować różne parametry, może poprawić wydajność pracy. System ważenia wykorzystuje czujnik słynnej amerykańskiej marki, aby zapewnić dokładność napełniania. Ponadto system posiada funkcję ochrony oleju, a czujnik jest wygodny w montażu, demontażu i naprawie.

Tabela skali pełni funkcję ochronną, gdy głowica lufy pistoletu automatycznie powraca. I chronione przy maksymalnym czasie napełniania.

blokada bezpieczeństwa

Blokada bezpieczeństwa w miejscu karmienia:

Zainstaluj przyciski nr 1 i 2 przy zasilaniu. Po ustawieniu i transporcie tacy na górze należy nacisnąć przycisk nr 1, po czym linia montażowa zostaje opatrzona oznaczeniem nr 1 i dostarcza tacę do urządzenia napełniającego nr 1.

Jeszcze raz, gdy taca jest już umieszczona i transportowana na tacy, naciśnij przycisk nr 2. Następnie linia montażowa zostaje opatrzona znakiem nr 2 i dostarcza tacę do urządzenia napełniającego nr 2.

Kiedy nie. Napełnienie nr 1 zostanie rozładowane, linia montażowa będzie nosiła znak ukończenia nr 1 i nie przejdzie do urządzenia napełniającego nr 2 do następnej stacji.

Blokada bezpieczeństwa napełniania:

wyjście sycące:

Kiedy drzwi bezpieczeństwa się otworzą, wstrzymaj bieżącą akcję;

Po zamknięciu drzwi antywłamaniowych nieprawidłowa kontrola dostępu zostaje usunięta, a napełnianie kontynuuje normalne działanie.

Blokada nurkowa:

Na zewnątrz otworu czerpaka do napełniania generowany jest alarm nieprawidłowego spadku ciśnienia, a głowica napełniająca podnosi się do pierwotnego położenia i rozwiązuje się to ręcznie.

Nadwaga wypełnienia:

Nadgodziny podczas testu napełniania, zatrzymanie napełniania całej maszyny, alarm, ręczna interwencja do rozwiązania.

Alarm zatkania napełniania

Kamera generuje nietypowy alarm

Nieprawidłowy alarm materiału przychodzącego i wychodzącego
